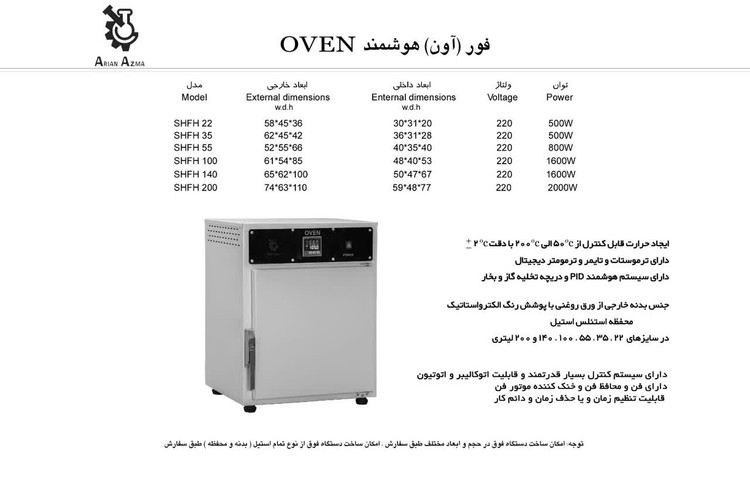

آون 55 لیتری هوشمند فن دار آرین آزما

مشخصات کلی دستگاه فور (  آون )



     محفظه داخلی اين دستگاه از جنس استنليس استيل و جدار بيرونی آن از ورق فولادی مقاوم ساخته شده است . فضای بين جدار بيرونی و محفظه داخلی و همچنين درب دستگاه ، بوسيله  فنوفلت با دانسيته مناسب عايق بندی شده ، که از هدر رفتن حرارت داخل محفظه جلوگيری نموده و باعث صرفه جویی در مصرف برق می گردد و نيزبه اين منظور بين درب و بدنه دستگاه از نوار سيليکون برای حفظ حرارت داخل محفظه در هنگام بسته بودن درب استفاده شده است.دارای المنت مرغوب بوده و حرارت به وسيله فن در داخل محفظه دائما سيرکوله شده(در جريان است)که باعث تثبيت و يکنواختی حرارت در تمام زوايای داخل محفظه می شود.

    دارای تايمر و سيستم کنترل حرارت ديجيتال هوشمند (ميکروپروسسور) و همچنين ترموستات ايمنی جهت جلوگيری از بالا رفتن درجه حرارت می باشد.برای ايمنی بيشتر فيوزی مناسب درورودی  دستگاه (قسمت پشت) بکار رفته که در صورت بروزاتصالی  مانع از خراب شدن قسمتهای حساس در دستگاه ميگردد.

     در طراحی و ساخت اين دستگاه کليه موارد و قطعات مطابق با استانداردهای جهانی و ملی ،در نظر گرفته شده است .







- مشخصات فنی دستگاه فور :

ابعاد بيرونی :

طول : 5/71 سانت      عرض : 50 سانت       ارتفاع : 59 سانت

ابعاد داخلی :

طول :  43 سانت    عرض (عمق) : 30 سانت    ارتفاع : 43 سانت

محدوده حرارت :

از دمای محيط تا 240 درجه سانتيگراد

توان : 1000 وات

برق ورودی : 220 ولت

فرکانس : 50 هرتز

جريان : 4.5 آمپر

فيوز : 8 آمپر (شيشه ای(







- آشنائی  با پانل کنترل دستگاه فور :

پنل كنترل دستگاه شما تنها از يك نمايشگر ال سي دي گرافيكي و يك ولوم ديجيتال فشاري و يا 3 كليد فشاري ( بسته به مدل ) تشكيل شده است. به سادگي شما تمامي تنظيمات را به دستگاه اعمال خواهيد كرد.ولوم ديجيتالي دستگاه بصورت فشاري مي باشد و شما مي توانيد با فشردن ولوم منوي مورد نظر را انتخاب و با چرخش ولوم مقادير را تنظيم نماييد.

زبان نمايشگر ممكن است بصورت فارسي يا انگليسي باشد. (اين زبان در زمان توليد تنظيم شده است بنابراين جهت تغيير زبان دلخواه با کارخانه تماس بگيريد.)



 نحوه استفاده از دستگاه فور :

ابتدا بوسيله کليد POWER پشت دستگاه ، آنرا روشن نماييد.



آماده به كار:

پس از روشن كردن دستگاه بر روي صفحه نمايش مشخصات شرکت  بهمراه راهنماي مختصري از نحوه تنظيم و اجراي برنامه بصورت مداوم نمايش مي يابد.

تنظيم دما و تايمر:

با فشردن و رها كردن كليد SET/START/STOP منوي تنظيم دما نمايش مي يابد . با فشار دادن كليدهاي UP وDOWN  مقدار مورد نظر براي دما را تنظيم نماييد. دما بر اساس درجه سانتيگراد مي باشد.

مجددا با فشردن و رها كردن كليد SET/START/STOP منوي تنظيم تايمر نمايش مي يابد . با فشار دادن كليدهاي UP و DOWN  مقدار مورد نظر براي تايمر را تنظيم نماييد. تايمر بر اساس <دقيقه:ساعت> مي باشد. همچنين با تنظيم تايمر بر روي صفر عبارت (( تايمر خاموش )) يا  ((TIMER DISABLED))نمايش داده مي شود كه بمعني عدم فعال بودن تايمر مي باشد. در اين حالت در صورت شروع بكار دستگاه ، تايمر فعال نبوده و دستگاه تا زماني كه بصورت دستي متوقف نشده است به كار خود ادامه خواهد داد .

 با فشردن مجدد و رها كردن كليد SET/START/STOP ، مجددا منوي تنظيم دما نمايش مي يابد . همچنين در صورت مكث براي چند ثانيه دستگاه به حالت آماده بكار خواهد رفت .

توجه 1 : ترموستات ايمنی کنار دستگاه را 10 الی 15 درجه بالاتر از دمای تنظيمی قرار دهيد.

توجه 2 :   تايمر تا 2 ساعت با دقت 1 دقيقه و از 2 تا 24 ساعت با دقت 10 دقيقه و از 24 تا 500 ساعت ( حدود 3 هفته‌ ) با دقت 1 ساعت قابل تنظيم مي باشد .

جراي برنامه تنظيمي ( شروع به كار دستگاه ) :

در هر زمان ( در حالت آماده بكار و يا هر يك از منوهاي تنظيم دما يا تايمر ) ، با فشردن و نگهداشتن كليد SET/START/STOP براي مدت حدود 3 ثانيه ، دستگاه ( بر اساس دما و تايمر از قبل تنظيم شده ) شروع بكار خواهد نمود. در اين حالت مقادير جاري دما و تايمر ( زمان باقيمانده ) و همچنين دما و تايمر تنظيمي ( پايين نمايشگر ) را نمايش خواهد داد .



  توقف برنامه تنظيمي ( توقف دستگاه ) :

زمان اجراي برنامه ، با فشردن و نگهداشتن كليد SET/START/STOP براي مدت حدود 3 ثانيه ، برنامه متوقف شده و دستگاه به حالت آماده بكار خواهد رفت .



 عملكرد تايمر:

هنگام اجراي برنامه و در صورت غير فعال نبودن تايمر ( اگر تايمر بر روي صفر تنظيم شود غير فعال خواهد بود )  ، تايمر دستگاه بصورت معكوس شمارش خواهد نمود و پس از طي مدت زمان تنظيمي دستگاه با نواختن آلارم پايان كار به حالت آماده بكار خواهد رفت. تايمر دستگاه بسته به تنظيمات كارخانه داراي 2 حالت مي باشد:

حالت 1: تايمر هنگام اجراي برنامه شروع به كار مي كند .

حالت 2: تايمر تا قبل از تثبيت دما متوقف بوده و بجاي تايمر عبارت (( تنظيم دما... ))  يا ((FIXING…)) نمايش مي يابد و پس از تنظيم دما ( رسيدن دما به اختلاف 1 درجه با دماي تنظيمي) تايمر بصورت معكوس شروع به شمارش مي كند .



 قطع برق هنگام اجراي برنامه:

درصورت قطع برق هنگام اجراي برنامه و وصل مجدد آن دستگاه بسته به تنظيمات كارخانه به يكي از 2 حالت زير خواهد رفت :

حالت 1: دستگاه بصورت خودكار برنامه قبلي را مجددا اجرا خواهد كرد. ( در اين حالت تايمر صفر شده و مجددا بصورت معكوس شمارش خواهد كرد . )

حالت 2 : دستگاه برنامه قبلي رامتوقف كرده و با پيام خطاي قطع برق به اطلاع كاربر خواهد رساند .



خطاي سنسور دماي دستگاه:

در صورت بروز اشكال در سنسور اندازه گيري دما ، بهنگام اجراي برنامه ، اجراي برنامه متوقف شده و پيام خطاي سنسور نمايش داده مي شود.(با بخش خدمات پس از فروش تماس بگيريد.)



 خطاي كنترل دماي دستگاه:

در صورت بروز خطاي كنترل دما ( افزايش يا كاهش غير مجاز دما به هر علت) ، بهنگام اجراي برنامه ، پيام خطاي دما در پايين نمايشگر ال سي دي بهمراه آلارم نمايش داده مي شود . در صورت بازگشت مجدد دما به محدوده نرمال ، آلارم قطع شده ، لكن عبارت خطاي دما تا زمانيكه كاربر كليد SET/START/STOP را فشرده و رها كند همچنان در پايين نمايشگر ال سي دي باقي مي ماند. در صورت بروز خطاي كنترل دما ، دستگاه ، پس از پايان برنامه نيز اين موضوع را به اطلاع كاربر مي رساند.

‌

باز و بست درب :

     ابتدا ضامن انتهای دستگيره قفل را به طرف داخل فشار دهید،دستگيره بطرف بيرون ميپرد، سپس دستگيره را به طرف پائين حرکت دهيد ، درب باز خواهد شد.

     برای بستن درب کافی است کمی درب را بطرف داخل فشار داده و دستگيره را بطرف بالا بکشيد. پس از فرو رفتن ميله قفل درون جای خود(سوراخ قفل) دستگيره را بطرف داخل فشار دهيد تا ضامن آن بسته شود.



- نگهداری از دستگاه  فور :

1- دستگاه را در سطح کاملا صاف و مسطح قرار دهيد.

2- دقت نمائيد وسايلی که درون دستگاه قرار می دهيد جلوی جريان هوا را نگيرد.

3- مراقب باشيد مواد اسيدی و خورنده درون محفظه نريزد.

4- دستگاه را درجايی نصب کنيد که جريان هوا در پشت دستگاه(جهت خنک شدن فن دستگاه) وجود داشته باشد.

5- هنگاميکه از دستگاه استفاده نمی فرمائيد کليد Power دستگاه را در حالت خاموش قرار دهيد.





-  نکات ایمنی :



1- حتما از پريز ارتداراستفاده نمائيد.

2- قبل از جابجا کردن يا تکان دادن دستگاه نمونه های داخل محفظه را خالی نمائيد.

3- مراقب باشيد کابل دستگاه در مجاوراشياءتيزو برنده و يا حرارت زا قرار نگيرد.

4- طراحی اين دستگاه بگونه ای است که با شروع به کار  دستگاه  فن آن روشن می شود.چنانچه به هر نحوی فن دستگاه از کار افتاد،از روشن کردن دستگاه و استفاده از آن جدا خودداری نموده و بخش خدمات پس از فروش شرکت را مطلع نمائيد.در صورت عدم توجه به اين موضوع احتمال آسيب ديدن بقيه قسمتهای دستگاه اعم از المنت و مخزن وجود دارد.

5- درصورت بروز هر گونه مشکل احتمالی،بخش خدمات پس از فروش شرکت را مطلع فرمائيد.
